Notes 9 概述:
無邊框曲面 6.4" Super AMOLED 顯示屏,2960 × 1440 分辨率 (516 ppi)
8核心高通驍龍 845 處理其搭配 6 GB內存 (8 GB 可選)
4,000 mAh 電池
12 MP OIS 雙后置攝像頭,主攝像頭 ?/1.5-?/2.4 廣角鏡頭 及 ?/2.4 遠景模塊, 搭配一顆 8 MP 前置攝像頭
128 GB 內不存儲空間 (512 GB 內存存儲空間可選), 以及通過 microSD可擴展額外 512 GB 空間
S Pen 具有藍牙連接功能
IP68 防塵防水等級

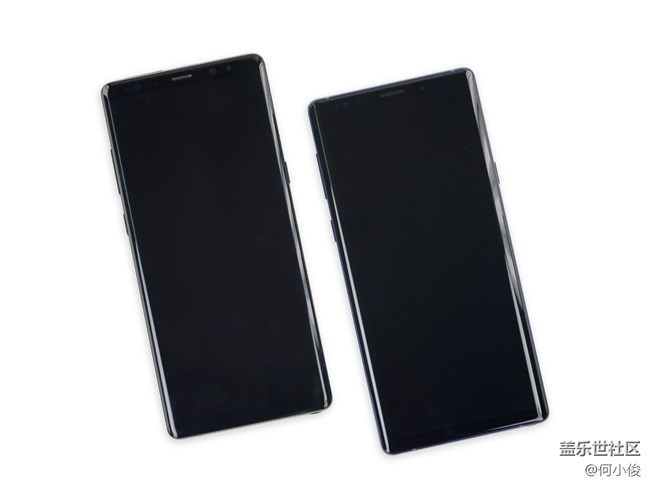

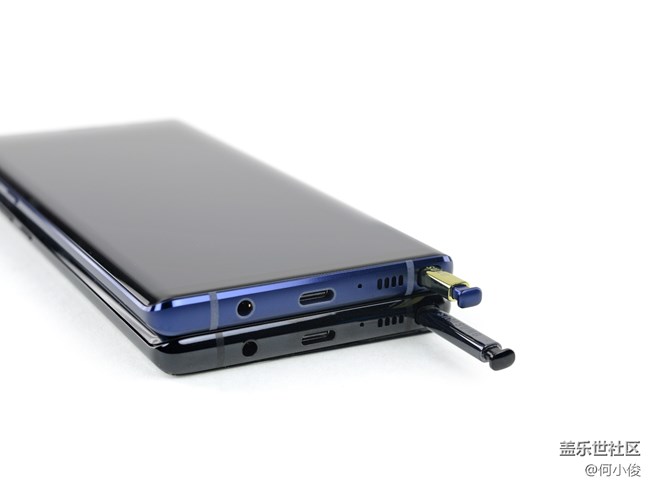

你能分辨出來哪臺是Note8 哪臺是Note9么?

要不是顏色區別,真的很難分辨出來

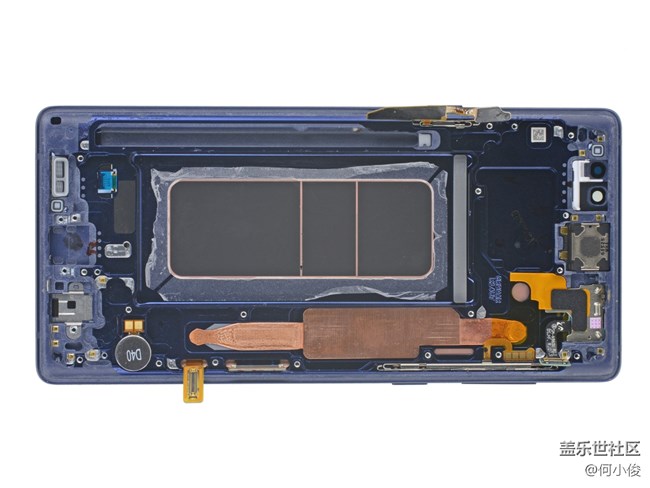

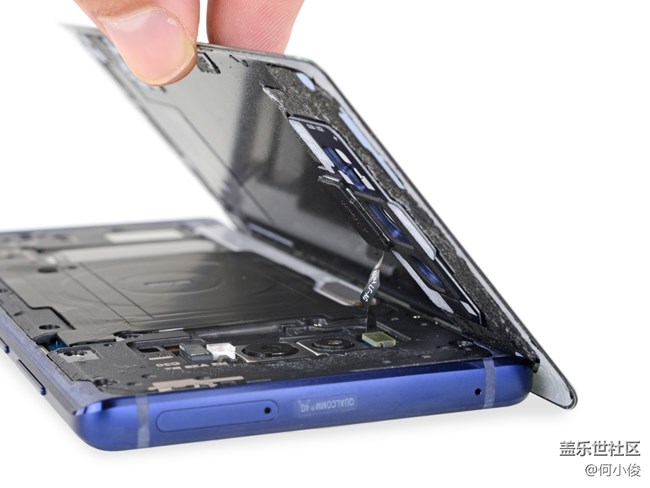

此次機器設計的排線很短

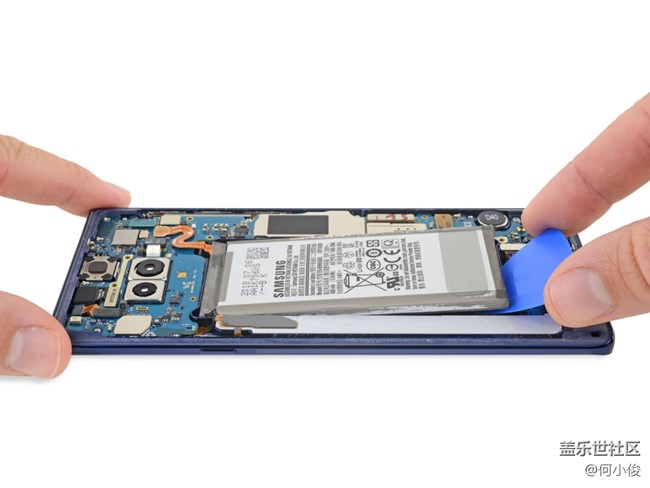

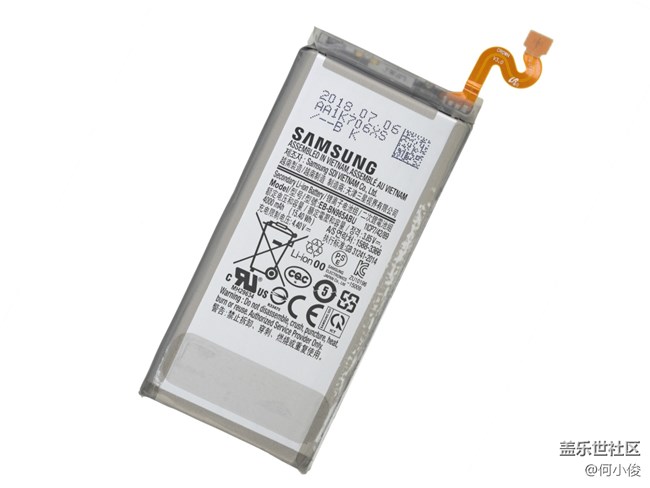

4000毫安時電池

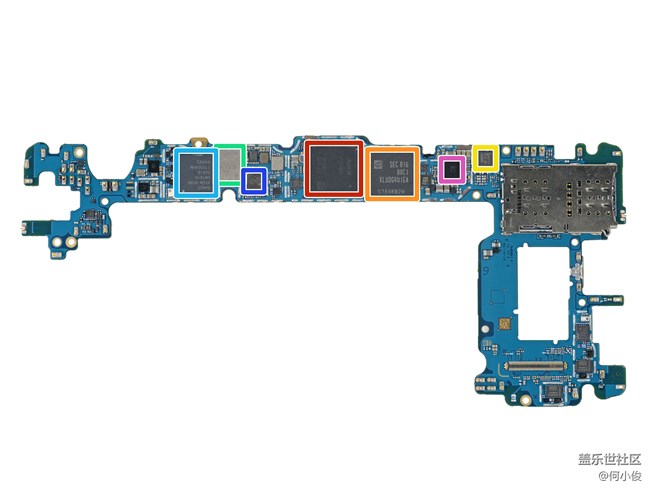

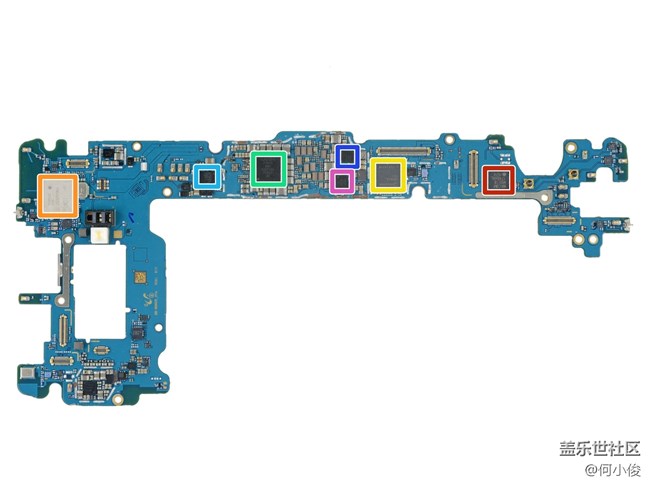

三星 6 GB LPDDR4X SDRAM, 與 高通驍龍 845
三星128 GB eUFS 存儲
恩智浦半導體 80T17 NFC 控制器
思佳訊 SKY78160-51 前端WLAN 模塊
安華高/博通 AFEM-9096 LTE 模塊
高通 WCD9341 音頻解碼
美信 MAX77705 PMIC

和冠 W9018 數字轉換器控制器,具有S Pen功能
村田制作所 KM8423057 Wi-Fi /藍牙模塊
高通SDR845射頻收發器
高通PM845 PMIC
IDT P9320S無線充電接收器
三星S2D0505顯示PMIC
高通 PM8005 PMIC

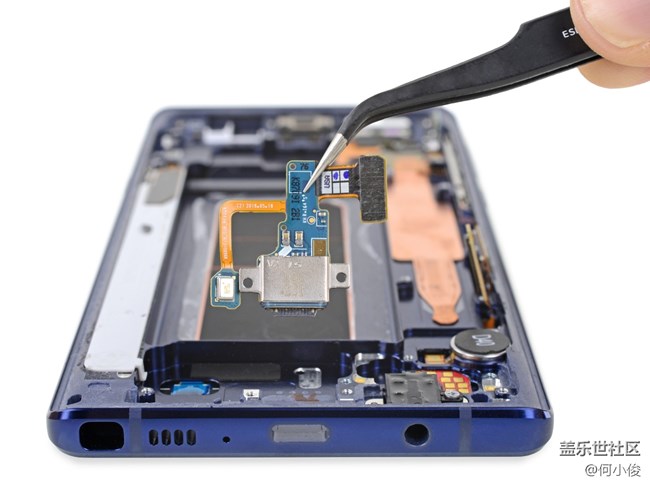

充電口模塊

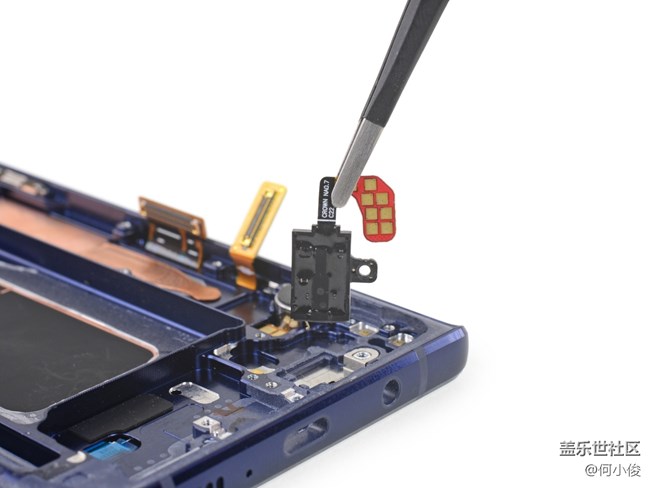

音頻模塊

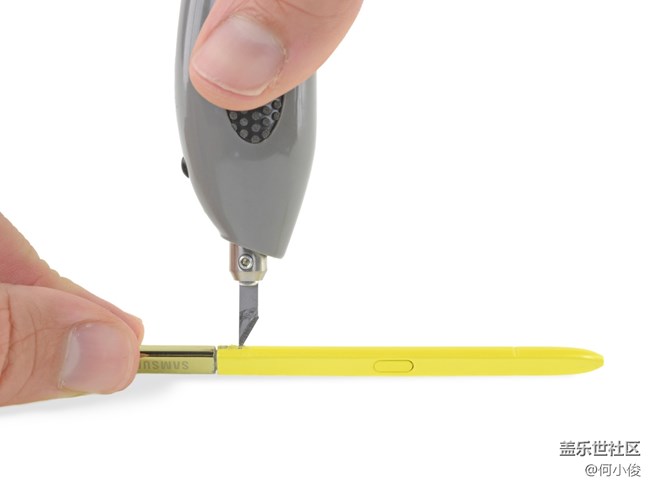

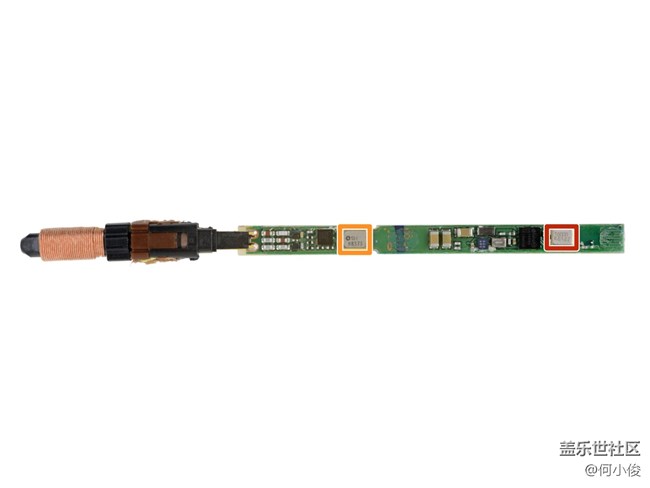

=============================S Pen ========================

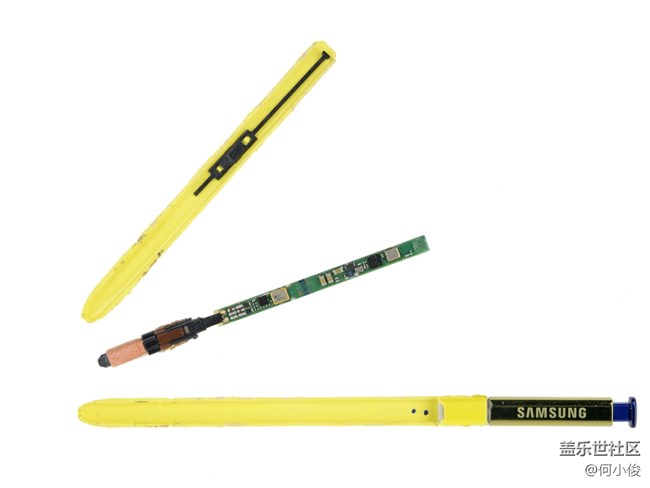

DA14580藍牙低功耗系統級芯片
K8373 超級電容


來源:ifixit
